En la estructura general de un intercambiador de calor de placas, la placa de transferencia de calor es el componente principal que determina la eficiencia del intercambio de calor, la estabilidad operativa y los escenarios de aplicación. Como el "corazón" del intercambiador de calor, logra una transferencia de calor eficiente entre fluidos fríos y calientes mediante un diseño estructural preciso y la selección adecuada de materiales, satisfaciendo ampliamente las necesidades de intercambio de calor en diversas industrias, como la ingeniería química, el procesamiento de alimentos, la calefacción, la ventilación, el aire acondicionado (HVAC) y la farmacéutica. En comparación con los componentes de transferencia de calor de los intercambiadores de calor tradicionales, las placas de transferencia de calor se han convertido en un componente clave de los equipos modernos de intercambio de calor de alta eficiencia gracias a su estructura compacta y sus métodos de combinación flexibles.

La selección de los materiales de las placas está directamente relacionada con el medio aplicable, la temperatura y la presión de funcionamiento del intercambiador de calor, y es fundamental para garantizar el funcionamiento seguro del equipo. Actualmente, los materiales de placa más utilizados son principalmente metales, que se dividen en varias categorías según las diferentes condiciones de funcionamiento. El acero inoxidable, con su excelente resistencia a la corrosión, alta conductividad térmica y resistencia mecánica, se ha convertido en el material básico más utilizado, apto para fluidos neutros o ligeramente corrosivos y condiciones de operación convencionales con temperaturas que no superan los 300 °C. En entornos con medios altamente corrosivos, como ácidos y álcalis, el titanio y sus aleaciones se utilizan principalmente debido a su altísima resistencia a la corrosión, especialmente adecuados para condiciones de trabajo rigurosas como la ingeniería química y la desalinización de agua de mar, aunque su coste es relativamente elevado. Además, las aleaciones de cobre, gracias a su excelente conductividad térmica, se utilizan a menudo en entornos de intercambio de calor de fluidos a baja temperatura con requisitos de alta eficiencia, como los sistemas de refrigeración. Sin embargo, su baja resistencia a la corrosión es fundamental, por lo que las características del medio deben controlarse estrictamente. Además de los materiales metálicos, las placas de polímero se utilizan en algunas condiciones de trabajo especiales para cumplir con requisitos específicos de resistencia a la corrosión o higiene.

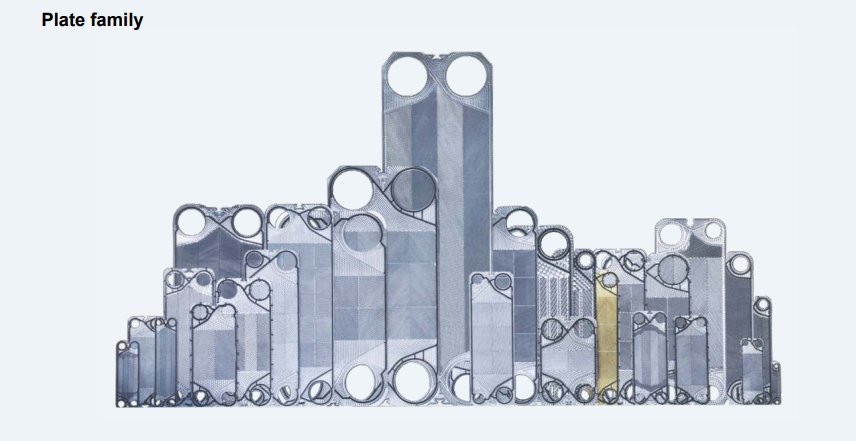

El diseño estructural es fundamental para lograr un intercambio de calor eficiente en las placas. La clave reside en reforzar la perturbación del fluido, aumentar el área de transferencia de calor y reducir la resistencia al flujo mediante un diseño de corrugación adecuado. La estructura básica de una placa de transferencia de calor incluye el cuerpo de la placa, la ranura para la junta, el área de guía de flujo y el área de transferencia de calor. La ranura para la junta se encuentra en el borde de la placa para colocar las juntas y garantizar que los fluidos fríos y calientes no se escapen ni se mezclen. El área de guía de flujo se encuentra en la entrada y la salida de la placa para guiar el fluido suavemente hacia el área de transferencia de calor y evitar la pérdida de energía causada por una velocidad de flujo local excesivamente alta. El área de transferencia de calor es la región central de la placa, cubierta con corrugaciones cóncavas-convexas de diseño elaborado. Estas corrugaciones no solo aumentan el área de transferencia de calor, sino que también rompen la capa límite del fluido, transformando el flujo laminar en turbulento, mejorando así considerablemente el coeficiente de transferencia de calor. Los tipos de corrugación más comunes incluyen corrugado, espiga y malla. Entre ellos, el espiga se utiliza ampliamente en el ámbito industrial debido a su buen efecto de perturbación del fluido y su alta eficiencia de transferencia de calor; el corrugado, con la ventaja de una baja resistencia al flujo y una baja pérdida de presión, es adecuado para escenarios con requisitos estrictos de caída de presión. Según los diferentes requisitos de intercambio de calor, las placas de transferencia de calor se pueden clasificar en varios tipos para adaptarse a diferentes condiciones de trabajo y características del fluido. Clasificadas por función, se dividen en placas de transferencia de calor comunes, placas promotoras de turbulencia, placas con sellado mejorado y placas de ajuste de intercambio de calor. Las placas comunes son el tipo más básico, y se encargan principalmente de la transferencia de calor. Las placas promotoras de turbulencia refuerzan aún más la perturbación del fluido mediante un diseño especial de corrugación, lo que mejora la eficiencia de la transferencia de calor y son adecuadas para situaciones con altos requisitos de intercambio de calor. Las placas con sellado mejorado optimizan la estructura de la ranura de la junta para mejorar el rendimiento del sellado, siendo adecuadas para condiciones de trabajo de alta presión y alta temperatura. Las placas de ajuste de intercambio de calor pueden ajustar el área y la eficiencia de transferencia de calor modificando la densidad o el espesor de la corrugación para lograr una adaptación flexible. Clasificadas por la dirección del flujo del fluido, se dividen en placas de contraflujo y placas de flujo paralelo. Las placas de contraflujo, donde las direcciones de flujo de los fluidos frío y caliente son opuestas, presentan una mayor diferencia de temperatura de transferencia de calor y una mayor eficiencia, lo que las convierte en el tipo más común. Las placas de flujo paralelo son adecuadas para entornos con requisitos especiales de control de temperatura.

Rendimiento de las placas de transferencia de calor

El es afecta directamente el rendimiento operativo general del intercambiador de calor de placas. Además de los materiales y la estructura, el espesor, la precisión dimensional y la calidad superficial de las placas también son cruciales. El espesor de la placa debe seleccionarse razonablemente según la presión de trabajo y los requisitos de resistencia mecánica; placas demasiado delgadas darán lugar a una resistencia a la presión insuficiente, mientras que placas demasiado gruesas aumentarán la resistencia a la transferencia de calor y reducirán la eficiencia del intercambio térmico. La precisión dimensional incluye la longitud y el ancho de la placa, la profundidad de la corrugación y la precisión de la posición de la ranura de la junta; una precisión insuficiente provocará espacios desiguales entre las placas ensambladas, lo que afectará el rendimiento del sellado y la eficiencia de la transferencia de calor. La calidad superficial requiere que la superficie de la placa sea lisa, sin rebabas ni arañazos, para evitar los riesgos de corrosión causados por defectos superficiales y reducir la resistencia al flujo de fluidos.

En aplicaciones prácticas, el mantenimiento de las placas de transferencia de calor también está directamente relacionado con la vida útil y el rendimiento del intercambiador. Tras un funcionamiento prolongado, se acumulan suciedad, incrustaciones o impurezas en la superficie de la placa, formando una capa de suciedad. Esta capa aumenta significativamente la resistencia a la transferencia de calor y reduce la eficiencia del intercambio térmico. Por lo tanto, es necesaria una limpieza regular de las placas. Los métodos de limpieza incluyen la limpieza química y la limpieza física. El método específico debe seleccionarse según el tipo de suciedad y el material de las placas para evitar dañarlas durante la limpieza. Asimismo, es necesario inspeccionar periódicamente la ranura de la junta y el estado de la superficie de las placas. Si se detectan problemas como desgaste de la ranura de la junta, deformación de las placas o corrosión, deben reemplazarse o repararse a tiempo para garantizar el funcionamiento estable del intercambiador de calor.

Como componente fundamental de los intercambiadores de calor de placas, el diseño, la selección de materiales y el mantenimiento de las placas de transferencia de calor determinan conjuntamente la eficiencia, la estabilidad operativa y la vida útil del intercambiador. Con el continuo desarrollo de la tecnología industrial, el diseño de las placas de transferencia de calor tiende hacia una mayor eficiencia, una mejor resistencia a la corrosión y un peso más ligero. Constantemente surgen nuevos materiales y placas con estructura optimizada, lo que facilita la aplicación de los intercambiadores de calor de placas en una gama más amplia de campos y promueve la mejora continua de la eficiencia del aprovechamiento de la energía térmica.
