En la compleja red de equipos industriales, existen numerosos componentes que funcionan silenciosamente, pero que desempeñan un papel crucial para garantizar un funcionamiento fluido. Entre ellos, la placa tubular destaca como un elemento clave, especialmente en sistemas de intercambio de calor y manejo de fluidos. Para quienes no estén familiarizados con la maquinaria industrial, comprender qué es una placa tubular y su importancia puede arrojar luz sobre el funcionamiento de muchos productos y sistemas energéticos cotidianos.

Definición de la placa tubular: Una visión general básica

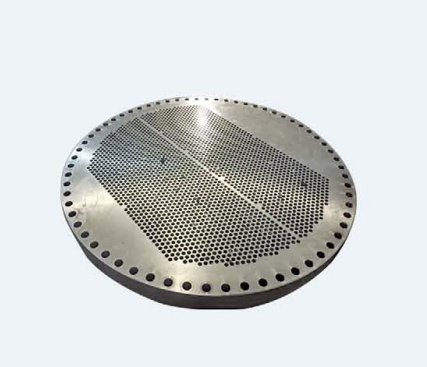

En pocas palabras, una placa tubular es una placa plana y rígida, generalmente circular o rectangular, según el diseño del equipo, que se utiliza para soportar y asegurar un conjunto de tubos en dispositivos como intercambiadores de calor, calderas, condensadores y reactores. Imagine un disco metálico grueso con docenas o incluso cientos de orificios perforados con precisión; estos orificios son donde se insertan, fijan y sellan los tubos. La placa tubular actúa como un anclaje estructural para los tubos y como una barrera que separa las diferentes corrientes de fluido dentro del equipo.

Su diseño puede parecer simple, pero la función de la placa tubular no lo es en absoluto. Debe soportar alta presión, temperaturas extremas y corrosión química, manteniendo al mismo tiempo la integridad de la conexión tubo-placa tubular. Incluso un pequeño defecto en la placa tubular, como un orificio mal perforado o un sello débil, podría provocar fugas de fluido, una reducción de la eficiencia o incluso fallos en el equipo.

Funciones principales: Por qué las placas tubulares son indispensables

Las funciones principales de una placa tubular se pueden dividir en tres áreas clave, cada una vital para los procesos industriales:

1. Soporte estructural para haces de tubos

Los haces de tubos en intercambiadores de calor o calderas pueden estar compuestos por cientos de tubos de paredes delgadas. Estos tubos son largos y relativamente frágiles, por lo que necesitan una estructura estable para evitar flexiones, vibraciones o daños durante el funcionamiento. La placa tubular, normalmente montada en uno o ambos extremos del haz de tubos, mantiene cada tubo firmemente en su lugar, garantizando que todo el conjunto mantenga su forma incluso en condiciones adversas, como altos caudales o expansión térmica.

2. Separación de corrientes de fluidos

Muchos dispositivos industriales dependen de la transferencia de calor o masa entre dos corrientes de fluidos separadas. Por ejemplo, en un intercambiador de calor, un fluido fluye a través de los tubos (el fluido del lado de los tubos), mientras que otro fluye alrededor de ellos (el fluido del lado de la carcasa). La placa tubular actúa como separador entre estas dos corrientes, impidiendo que se mezclen y permitiendo la transferencia de calor a través de las paredes de los tubos. Esta separación es fundamental en procesos como la refrigeración de petróleo en refinerías, la condensación de vapor en centrales eléctricas o el calentamiento de agua en sistemas de climatización (HVAC).

3. Garantizar conexiones herméticas

Una vez insertados los tubos en los orificios de la placa tubular, las uniones deben sellarse herméticamente. Los métodos de sellado más comunes incluyen la soldadura, la soldadura fuerte o el uso de accesorios mecánicos como tubos expandidos (donde el extremo del tubo se expande para presionar firmemente contra la pared del orificio). Una placa tubular bien sellada evita la contaminación cruzada entre fluidos, un requisito esencial en industrias como la farmacéutica, la alimentaria y la química, donde incluso pequeñas fugas pueden comprometer la calidad o la seguridad del producto.

Materiales comunes: Adaptados a la aplicación

Las placas tubulares se fabrican con diversos materiales, seleccionados en función de las condiciones específicas a las que se enfrentarán, como la temperatura, la presión y el tipo de fluidos. Algunos de los materiales más utilizados son:

Acero al carbono: La opción más rentable para aplicaciones industriales generales, como intercambiadores de calor de baja presión en sistemas de climatización (HVAC) o centrales eléctricas. Ofrece buena resistencia, pero no es adecuado para entornos altamente corrosivos.

Acero inoxidable: Ideal para aplicaciones con fluidos corrosivos (como productos químicos o agua salada) o procesos que requieren higiene (como alimentos o productos farmacéuticos). Grados como el acero inoxidable 304 y 316 resisten la oxidación y los ataques químicos, lo que los hace versátiles y duraderos.

Aleaciones: Para condiciones extremas, como altas temperaturas en calderas o exposición a productos químicos agresivos, se utilizan materiales de aleación como Inconel, Hastelloy o titanio. Estas aleaciones ofrecen una resistencia y resistencia a la corrosión excepcionales, pero tienen un coste más elevado.

No metales: En algunas aplicaciones especializadas, como la manipulación de ácidos altamente corrosivos, las placas tubulares pueden fabricarse con materiales no metálicos como grafito, cerámica o plástico reforzado con fibra de vidrio (PRFV). Estos materiales destacan por su resistencia química, pero su resistencia estructural es menor que la de los metales.

Requisitos clave de fabricación: La precisión lo es todo

El rendimiento de una placa tubular depende en gran medida de la precisión de su fabricación. El paso más crítico es la perforación de los orificios para los tubos; estos orificios deben estar perfectamente alineados, con un diámetro uniforme y paredes lisas. Incluso una pequeña desviación en la posición de los orificios puede provocar que los tubos se doblen o que no sellen correctamente. Además, la superficie de la placa tubular debe ser plana y sin defectos, ya que las superficies irregulares...

Las fallas pueden provocar un sellado deficiente y un mayor desgaste.

Las técnicas de fabricación modernas, como el taladrado por control numérico computarizado (CNC), garantizan que las placas tubulares cumplan con estas estrictas tolerancias. Las máquinas CNC pueden taladrar cientos de orificios con una precisión de fracciones de milímetro, lo que garantiza un ajuste perfecto de los tubos y la estanqueidad de las uniones a lo largo del tiempo. Tras el taladrado, la placa tubular puede someterse a procesos adicionales, como tratamientos superficiales (por ejemplo, galvanizado o pasivado), para mejorar la resistencia a la corrosión.

Aplicaciones en diversas industrias

Las placas tubulares se encuentran en casi todas las industrias principales y contribuyen a procesos que influyen en nuestra vida diaria. Algunos ejemplos comunes son:

Sector energético: En las centrales eléctricas, las placas tubulares se utilizan en calderas (para soportar los tubos que transportan agua para la generación de vapor) y en condensadores (para enfriar el vapor y convertirlo en agua). También desempeñan un papel importante en los sistemas de energía renovable, como los intercambiadores de calor geotérmicos.

Química y petroquímica: Las refinerías y plantas químicas utilizan intercambiadores de calor con placas tubulares para enfriar o calentar productos químicos, separar mezclas y evitar reacciones entre fluidos incompatibles.

Alimentos y bebidas: En el procesamiento de alimentos, se utilizan placas tubulares de acero inoxidable en pasteurizadores y enfriadores para mantener la higiene al transferir calor entre los productos alimenticios y los fluidos de refrigeración/calentamiento.

Farmacéutica: Las placas tubulares en equipos farmacéuticos garantizan que los fluidos (como medicamentos o materias primas) se mantengan puros y sin contaminación, cumpliendo con estrictas normas regulatorias.

Marina y aeroespacial: En barcos y aeronaves, las placas tubulares se utilizan en sistemas de refrigeración para motores y fluidos hidráulicos, donde deben soportar vibraciones y cambios extremos de temperatura.

Conclusión: El héroe anónimo de los sistemas industriales

Si bien la placa tubular puede no ser tan visible como otros componentes industriales, su papel para garantizar la eficiencia, la seguridad y la fiabilidad de los equipos es fundamental. Desde la alimentación de nuestros hogares hasta la producción de los productos que utilizamos a diario, las placas tubulares funcionan entre bastidores para garantizar el correcto funcionamiento de los procesos industriales. Su diseño simple pero preciso, combinado con la elección correcta de materiales, los convierte en una parte indispensable de la industria moderna, lo que demuestra que a veces los componentes más importantes son los que rara vez vemos.
