Función e importancia de las boquillas de los intercambiadores de calor

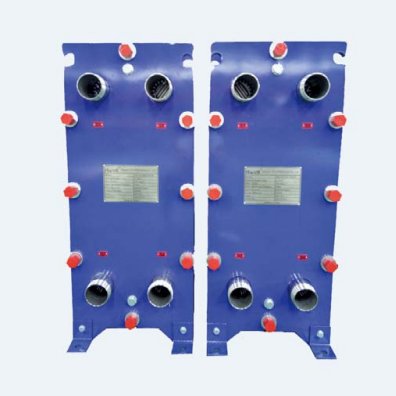

Las boquillas de los intercambiadores de calor son interfaces críticas entre el equipo y las tuberías externas, cuya función principal es garantizar la entrada y salida fluida de fluidos para mantener el funcionamiento continuo del proceso de intercambio de calor. Tanto en equipos de intercambio de calor a gran escala en sectores industriales (como la industria petroquímica y energética) como en dispositivos pequeños como los calentadores de agua domésticos, las boquillas afectan directamente la continuidad del funcionamiento del sistema. Una obstrucción o fuga puede provocar una reducción de la eficiencia de la producción, accidentes o la interrupción del suministro de agua potable, por lo que su importancia es innegable.

Tipos y características comunes de las boquillas de los intercambiadores de calor

Boquillas con brida

El tipo más utilizado, que se conecta mediante bridas y pernos. Sus ventajas incluyen una instalación y desmontaje sencillos, lo que facilita el mantenimiento y la revisión de los intercambiadores de calor; y un excelente sellado, adecuado para aplicaciones de alta presión con fluidos inflamables, explosivos o tóxicos. Las desventajas son los altos costos de fabricación (que requieren conectores adicionales) y el posible impacto en el sellado si el par de apriete de los pernos no se controla adecuadamente.

Boquillas roscadas

Se conectan mediante roscas en la interfaz y la tubería, siendo adecuadas para sistemas de pequeño diámetro y baja presión (como equipos de laboratorio y electrodomésticos). Se caracterizan por su conexión sencilla y bajo costo, pero presentan un sellado deficiente. Son propensas a aflojarse y tener fugas en condiciones de trabajo de alta temperatura, alta presión o vibración, y el desmontaje repetido puede provocar desgaste en la rosca.

Boquillas soldadas

Las boquillas se sueldan integralmente al intercambiador de calor y las tuberías. Ofrecen una alta resistencia de conexión y un buen sellado, y pueden soportar altas temperaturas, altas presiones y fluidos altamente corrosivos (como el intercambio de calor de fluidos a alta temperatura en refinerías de petróleo). Sus inconvenientes son la dificultad de desmontaje y mantenimiento (que requiere dañar las piezas soldadas) y los altos requisitos de procesos de soldadura y habilidades del personal.

Puntos clave de diseño de boquillas para intercambiadores de calor

Diseño dimensional

El diámetro de la boquilla debe determinarse en función del caudal de procesamiento del intercambiador de calor y las propiedades del fluido: se requiere un diámetro mayor para caudales elevados o fluidos de alta viscosidad para reducir la pérdida de presión, mientras que se puede utilizar un diámetro ligeramente menor para medios gaseosos. Asimismo, la longitud de la boquilla debe diseñarse de forma razonable para equilibrar la facilidad de conexión de la tubería y la disposición de la estructura interna del equipo.

Selección de materiales

Las consideraciones principales incluyen la compatibilidad con el fluido (por ejemplo, aleación de titanio para el intercambio de calor con agua de mar para prevenir la corrosión), la resistencia y la resistencia a altas temperaturas (por ejemplo, acero aleado para sistemas de vapor de alta temperatura). Además, el material debe ser fácil de procesar (como soldadura y corte) para garantizar la vida útil de las boquillas y la seguridad del equipo.

Instalación y mantenimiento de boquillas de intercambiadores de calor

Precauciones de instalación

Es necesario asegurar la alineación precisa de los ejes centrales de las boquillas y las tuberías para evitar una mayor resistencia del fluido o tensiones desiguales en la conexión. En las conexiones de brida, los pernos deben apretarse en diagonal y el par de apriete debe controlarse. En las conexiones soldadas, deben seleccionarse procesos y materiales adecuados para prevenir defectos como burbujas de aire y grietas.

Puntos clave del mantenimiento diario

Inspeccione periódicamente el aspecto de las boquillas para detectar fugas. Preste atención al aflojamiento de las roscas en las conexiones roscadas y aumente la frecuencia de inspección en condiciones de trabajo con vibraciones. Limpie periódicamente el interior de las boquillas para evitar obstrucciones causadas por la acumulación de impurezas (como sedimentos en sistemas de agua circulante).

Diagnóstico y reparación de fallas

En caso de fugas, en las conexiones de brida, se pueden reemplazar las juntas o apretar los pernos. En las conexiones soldadas, se deben utilizar ensayos no destructivos para localizar defectos de soldadura antes de la reparación. En caso de obstrucción, se puede intentar primero el lavado o la purga; en casos graves, se requiere el desmontaje, la inspección o la sustitución. Si las boquillas están agrietadas o deformadas, se debe reparar o sustituir según el grado de daño, y es necesario realizar pruebas de rendimiento después de la reparación para garantizar el cumplimiento de los requisitos.
