I. Una estructura ingeniosa que encierra la sabiduría del intercambio de calor

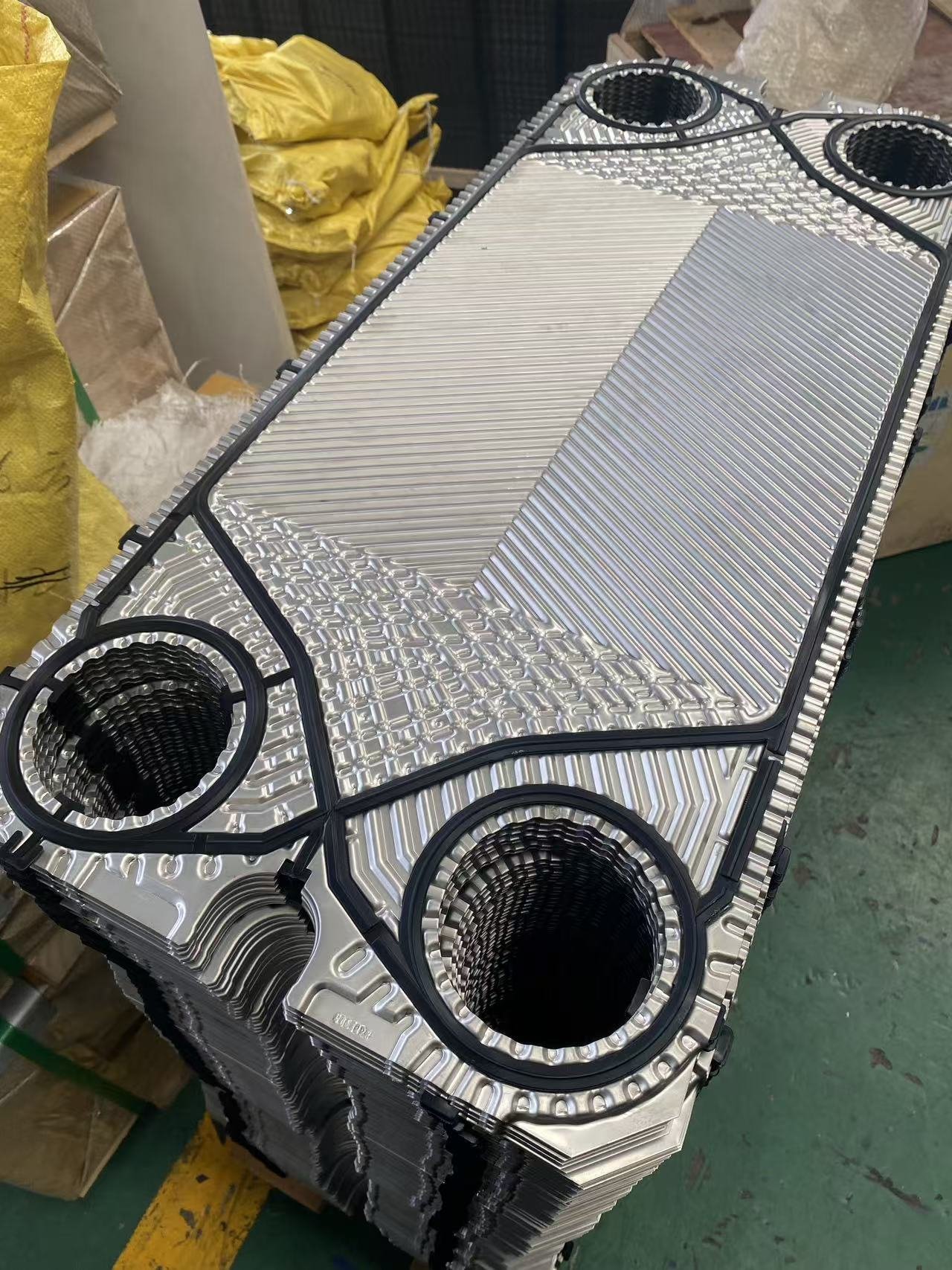

Las placas de los intercambiadores de calor suelen tener la forma de láminas delgadas, fabricadas con materiales que presentan una excelente conductividad térmica y resistencia a la corrosión, como el acero inoxidable y las aleaciones de titanio. Aunque a simple vista la superficie pueda parecer lisa, en realidad está meticulosamente diseñada con ondulaciones únicas o patrones cóncavos-convexos. Estas texturas no son meramente decorativas. Aumentan considerablemente la superficie de intercambio de calor de las placas. Imagínese arrugando una hoja de papel plana. La superficie del papel, originalmente bidimensional, se convierte instantáneamente en tridimensional, y el espacio de contacto con el exterior aumenta significativamente. Lo mismo ocurre con las placas. Una mayor superficie significa que hay un «campo de batalla» más amplio para la transferencia de calor, lo que permite que el calor se transmita rápidamente del fluido caliente al frío, o viceversa.

También hay unos huecos perfectamente calculados entre las placas adyacentes para formar canales de fluido. Estos canales tienen una anchura adecuada, lo que no solo garantiza que el fluido pase de forma estable a un caudal determinado, formando turbulencias y evitando las «zonas muertas» de intercambio de calor causadas por el flujo laminar, de modo que los fluidos caliente y frío puedan mezclarse y entrar en contacto plenamente; sino que tampoco impone una carga excesiva al equipo de transporte, como las bombas, debido a una resistencia excesiva, equilibrando perfectamente la eficiencia del intercambio de calor y el consumo de energía en funcionamiento.

II.   Diversos tipos, adaptados a diferentes condiciones de trabajo

Según la forma de las ondulaciones, existen placas onduladas en espiga. Su estructura diagonal simétrica hace que el fluido fluya en zigzag entre las placas, lo que se traduce en un alto coeficiente de transferencia de calor. Se utilizan a menudo en las industrias química y farmacéutica de productos químicos de alta pureza, donde se exigen altos niveles de eficiencia en el intercambio de calor. Por ejemplo, en el circuito de recuperación de calor del control preciso de la temperatura durante la síntesis de fármacos, las placas en espiga facilitan la transferencia precisa de calor y reducen los costes de consumo energético.

También existen placas corrugadas planas horizontales. El flujo del fluido es relativamente estable y la caída de presión es pequeña, lo que desempeña un papel significativo en el sistema de climatización. En la unidad de intercambio de calor del aire acondicionado central de los edificios de oficinas, garantiza un intercambio de calor fluido entre el agua fría y el agua caliente, creando una temperatura agradable, como la de la primavera, en el interior durante todo el año. Al mismo tiempo, tiene en cuenta el ahorro energético y reduce el consumo de energía del ventilador.

Desde el punto de vista de las diferencias en la estructura de sellado, las placas con juntas se basan en juntas elásticas, como las de caucho, para sellar los huecos entre las placas. El coste es relativamente bajo y el mantenimiento es sencillo. Son adecuadas para escenarios de refrigeración industrial general y de precalentamiento de agua caliente sanitaria. Los intercambiadores de calor de refrigeración por agua circulante i

III.  Mantenimiento diario: cómo mantener la «vitalidad» del intercambiador de calor

Para garantizar el funcionamiento continuo y eficiente de las placas del intercambiador de calor, es fundamental realizar inspecciones periódicas. Compruebe regularmente el estado de las placas para detectar posibles puntos de corrosión o grietas. Cuando el brillo del metal se atenúe y aparezcan picaduras de corrosión, es necesario evaluar el grado de corrosión sin demora. En casos leves, se puede llevar a cabo una limpieza química y la eliminación del óxido; en casos graves, considere la sustitución de las placas para evitar problemas como perforaciones y fugas, que pueden dar lugar a una serie de problemas, como la mezcla y la contaminación de fluidos calientes y fríos y el fallo del intercambio de calor.

En el caso de las placas con juntas, preste especial atención al envejecimiento y la deformación de las juntas. Si se observa que las juntas se han endurecido y han perdido elasticidad o presentan signos de desgarro, la máquina debe detenerse inmediatamente para su sustitución. Durante la instalación, asegúrese de que las juntas estén planas y se ajusten a la ranura de sellado de la placa, y aplique una cantidad adecuada de sellador para mejorar el efecto de sellado, evitando fugas de derivación durante el funcionamiento, lo que haría que el fluido que debe someterse al intercambio de calor «tome un atajo» y reduzca la eficiencia del intercambio de calor.

El proceso de limpieza también es crucial. Se debe llevar a cabo una limpieza química o mecánica periódica según las condiciones de trabajo. La limpieza química utiliza agentes de limpieza ácidos y alcalinos para disolver la suciedad y las incrustaciones
