I. Definición y estructura de las placas tubulares

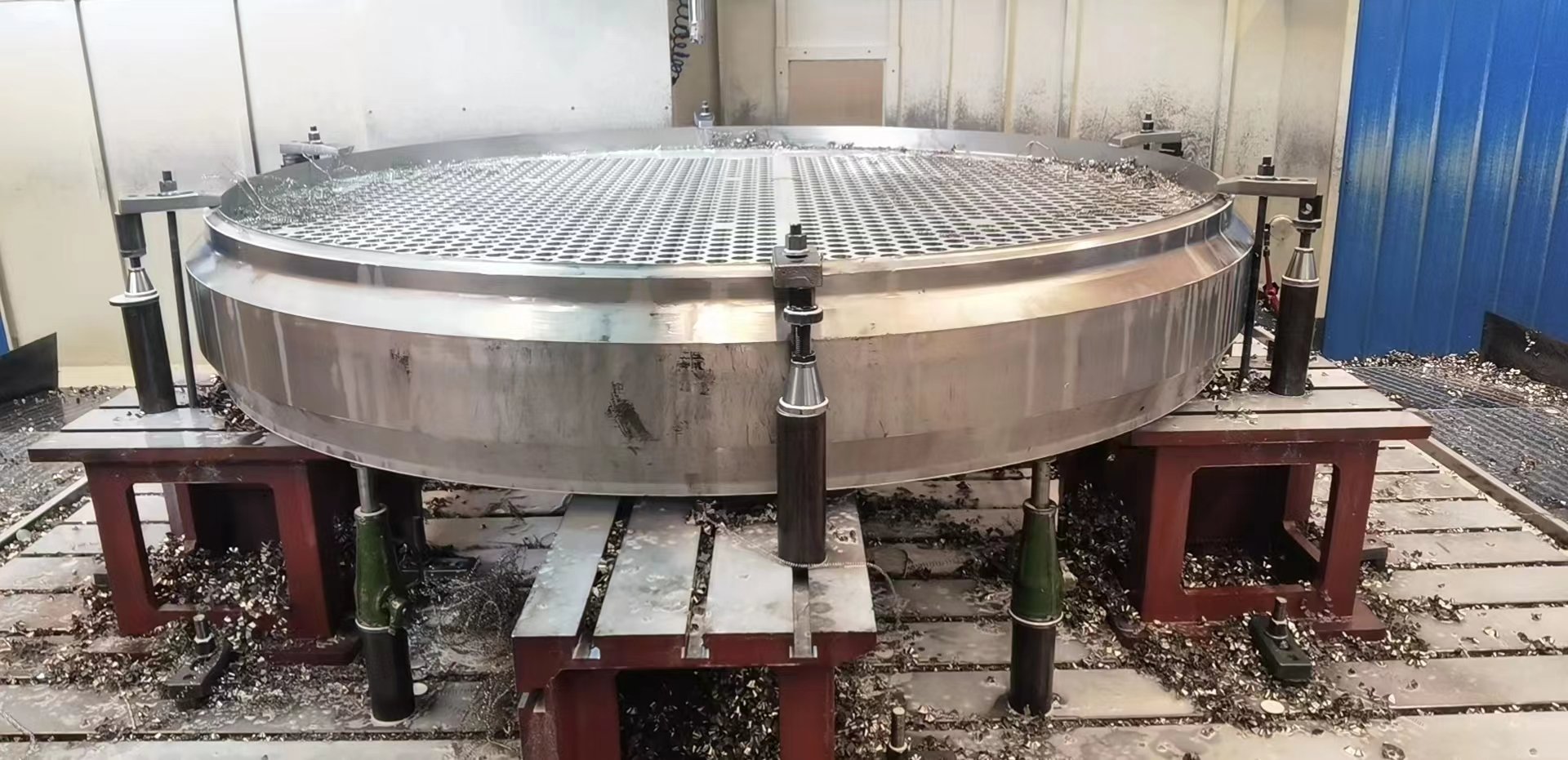

Una placa tubular, vista desde el exterior, es una placa plana relativamente gruesa. Los materiales con los que se fabrica suelen ser acero al carbono, acero inoxidable, acero aleado, etc., y se seleccionan en función de los distintos escenarios de uso y condiciones de trabajo. La superficie de la placa tubular está salpicada de orificios densamente agrupados y dispuestos con precisión. Estos orificios están diseñados para insertar tubos de intercambio de calor. Mediante procesos como la soldadura y la expansión, los tubos de intercambio de calor se conectan estrechamente a la placa tubular, formando un sistema completo de transmisión de fluidos e intercambio de calor. Se puede decir que la placa tubular es como una «gran ama de llaves», que gestiona de forma ordenada numerosos tubos de intercambio de calor y garantiza el funcionamiento estable de todo el equipo.

II. La importancia de las placas tubulares en la industria

El papel de las placas tubulares es especialmente crucial en los intercambiadores de calor. Como dispositivos para realizar la transferencia de calor, los intercambiadores de calor se utilizan ampliamente en muchas industrias, como la ingeniería química, la energía y la refrigeración. La placa tubular no solo debe soportar la diferencia de presión entre el lado de los tubos y el lado de la carcasa, sino que también debe garantizar la estanqueidad de la conexión entre los tubos y la placa para evitar la fuga de dos fluidos diferentes, lo que podría afectar a la eficiencia del intercambio de calor y al funcionamiento seguro del equipo. En los equipos de calderas, la placa tubular soporta numerosos tubos de superficie de calentamiento. Debe soportar las pruebas de altas temperaturas

III. Retos a los que se enfrenta la fabricación de placas tubulares

La fabricación de placas tubulares no es una tarea fácil y plantea numerosos retos. En primer lugar, los requisitos de precisión para el mecanizado de los orificios son extremadamente elevados. Dado que hay un gran número de orificios en la placa tubular, y que la precisión del diámetro y la separación entre ellos afecta directamente a la instalación de los tubos de intercambio de calor y al rendimiento del equipo, es necesario utilizar equipos de mecanizado de alta precisión y técnicas avanzadas durante el proceso de perforación para garantizar que la posición y el tamaño de cada orificio cumplan los requisitos de diseño. En segundo lugar, el proceso de conexión entre la placa tubular y los tubos de intercambio de calor también es muy crítico. Durante el proceso de soldadura pueden producirse defectos como burbujas de aire y grietas. Al expandir los tubos, es necesario garantizar la fuerza de expansión adecuada; de lo contrario, se verá afectada la estanqueidad y la resistencia de la conexión. Además, las placas tubulares también se ven afectadas por problemas como la corrosión y el desgaste durante su uso. Esto requiere tomar las medidas correspondientes en la selección de materiales y el tratamiento de superficies para mejorar su resistencia a la corrosión y al desgaste.

IV. Tendencias de desarrollo de la tecnología de placas tubulares

Con el continuo avance de la tecnología industrial, los requisitos en cuanto al rendimiento y la calidad de las placas tubulares son cada vez más exigentes. Para satisfacer estas necesidades, la tecnología de placas tubulares también está en constante evolución. Por un lado, la aplicación de nuevos materiales va en aumento. Por ejemplo, algunos materiales de aleación de alto rendimiento resistentes a la corrosión pueden prolongar la vida útil de las placas tubulares en entornos hostiles. Por otro lado, las técnicas de procesamiento se renuevan constantemente. La aplicación de la tecnología de procesamiento por control numérico, la tecnología de procesamiento por láser y otras tecnologías avanzadas ha mejorado considerablemente la precisión y la eficiencia del procesamiento de las placas tubulares. Al mismo tiempo, la tecnología de unión también mejora constantemente. Algunos nuevos métodos de unión, como la expansión hidráulica y la expansión explosiva, pueden garantizar mejor la calidad de la unión entre la placa tubular y los tubos de intercambio de calor.

Las placas tubulares, estos «héroes anónimos» de los equipos industriales, aunque aparentemente ordinarias, desempeñan un papel crucial en la producción industrial. Su calidad y rendimiento están relacionados con la eficiencia operativa y la seguridad de todo el equipo. Con el desarrollo continuo de la industria, se cree que la tecnología de las placas tubulares seguirá innovando y progresando, contribuyendo aún más a la prosperidad de la industria moderna. Si tiene más preguntas o interés sobre las placas tubulares

.
